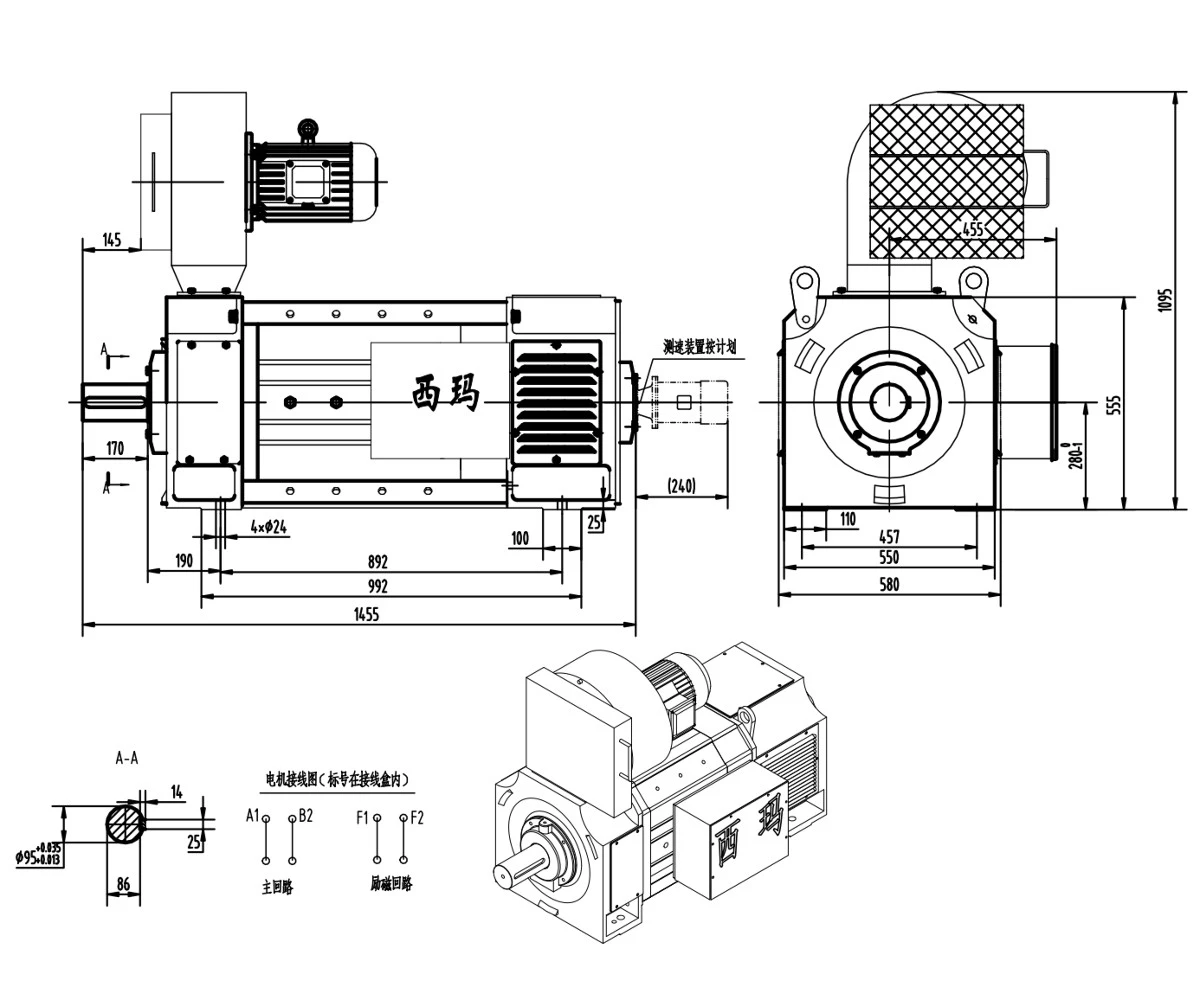

고토크 DC 모터 Z4-280-31(IC 06)

기계 설계

프레임은 연성 철 엔드 캡이 있는 용접 강판으로 제작되어 높은 강성과 탁월한 진동 저항성을 제공하고 높은 토크 충격 부하를 견딜 수 있는 능력을 제공합니다. 표준 설치 크기는 지지대 포함 - 수평 IMB3이므로 장착 베이스 변경 없이 동일한 사양의 DC 모터를 직접 교체할 수 있습니다.

냉각 및 보호

독립적인 강제 팬과 공기 냉각기로 구성된 IC06 냉각 시스템을 탑재하여 뜨거운 공기와 차가운 공기의 열 교환을 통해 효율적인 열 방출을 보장하며 자연 냉각보다 3배 높은 효율을 제공합니다. 전체 모터 시리즈는 먼지가 많고 습한 산업 환경에 적합한 IP21S의 기본 보호 등급을 갖습니다. 주 배전함은 독립 접지 단자대가 내장된 밀폐형 설계로 고전압 DC 배선의 안전성을 보장합니다.

전자기 및 스위칭 시스템

고정자는 외부 프레스 장착 설계를 갖추고 있으며 저손실 실리콘 강판으로 구성되었으며 클래스 F 절연 권선을 갖추고 있습니다. 로터는 탁월한 습기 및 충격 저항성을 위해 진공 압력 함침(VPI) 처리되었으며 정격 전압 충격의 1.2배를 견딜 수 있으며 최대 20 000시간의 코로나 수명을 제공합니다. 로터는 적층구조로 되어 있으며, 권선에는 전도성이 높고 발열이 적은 은{5}}동합금선을 사용하고 있습니다.

1. 우수한 속도 제어 성능

최대 1:2의 약계자 속도 제어 범위와 ±0.5% 이내의 속도 제어 정확도로 5%에서 100%까지 원활한 무단계 속도 제어를 지원하며, 이는 압연기 및 제지 기계와 같은 고정밀 속도 제어 시나리오에 적합합니다. 시동 토크는 정격 토크의 2.5배에 도달할 수 있어 큰 관성 부하를 쉽게 구동할 수 있으며, 시동 전류는 정격 전류의 1.5배 이내로 제어되어 그리드에 미치는 영향을 줄입니다.

2. 안정적이고 내구성이 뛰어난 성능

충분한 열 보유량을 갖춘 고효율 IC618 냉각 시스템과 결합된 클래스 F 단열재는 -15도에서 40도까지의 조건과 1000m 이하의 고도에서 장기간 안정적인 작동을 보장합니다. 최적화된 스위칭 시스템 설계로 브러시 마모를 20% 줄여 스위치 수명을 5년 이상 연장하고 유지 관리 빈도와 비용을 줄입니다.

3. 폭넓게 적응 가능

정격 전압은 440V 및 660V DC를 포괄하므로 압연기, 윈치, 사출 성형 기계 및 기타 장비를 구동하는 데 사용할 수 있습니다. 야금, 광업, 펄프{3}}제지 산업, 조선 및 기타 산업에서 널리 사용됩니다. 선택적 인코더, 타코제너레이터 및 기타 피드백 장치를 추가하여 폐쇄 루프 제어를 제공하고 고정밀 속도 제어 요구 사항을 충족할 수 있습니다.

4. 높은 안전성과 규정 준수

국가 표준을 완벽하게 준수하고 ISO9001 품질 시스템 인증을 받았으며 전기 성능이 안정적이고 고조파 왜곡이 없습니다. 고전압 배전함과 다층 보호 시스템의 밀폐형 설계는 DC 누출 및 아크를 효과적으로 방지하여 고전압 산업 운영의 안전 요구 사항을 충족합니다.
